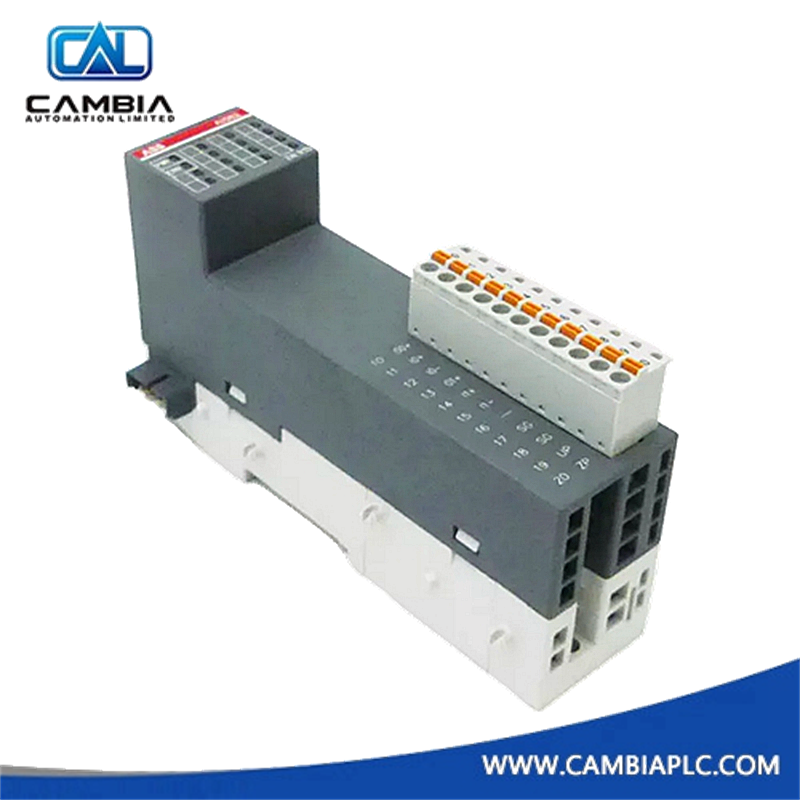

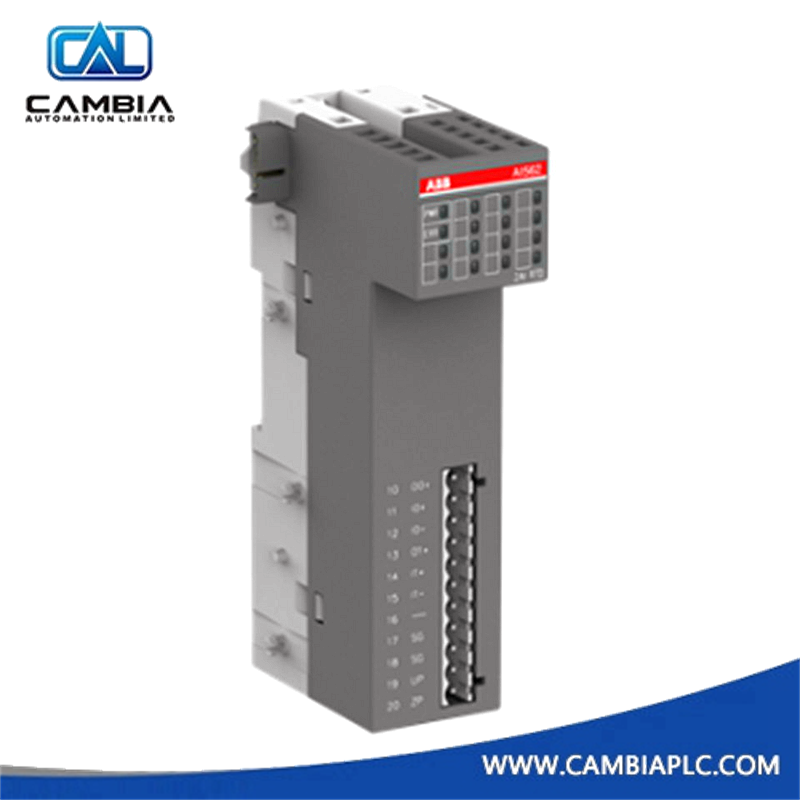

ABB AI562 (1TNE968902R1102)

Módulo de entrada analógica RTD de 2 canales para PLC AC500-eCo/S500-eCo

Descripción del Producto

El ABB AI562 Es un módulo de entrada analógica de alta precisión diseñado para los sistemas PLC AC500-eCo y S500-eCo de ABB. Proporciona dos entradas RTD (detector de temperatura de resistencia) configurables y una resolución con signo de 15-16 bits para una medición precisa de la temperatura. Diseñado para entornos industriales, ofrece aislamiento galvánico, protección robusta y una integración perfecta con las plataformas de automatización de ABB.

Especificaciones técnicas

• Número de modelo : 1TNE968902R1102

• Canales : 2 entradas RTD (grupo único)

• Compatibilidad de sensores : Pt100, Pt1000, Ni100, Ni1000 (2 o 3 cables)

• Resolución : 16 bits, incluido el signo

• Tiempo de conversión : <1 s por todos los canales

• Fuente de alimentación : 24 V CC

• Consumo de corriente : ~0,04 A (refrigeración a 0 °C); entrada ~0,05 A·s

• Aislamiento : Aislamiento galvánico entre las entradas y la electrónica del módulo.

• Voltaje de protección : Protección contra sobretensiones de hasta 30 V

• Medio ambiente :

• Temperatura de funcionamiento: 0 °C a +60 °C (montaje horizontal)

• Almacenamiento: –40 °C a +70 °C

• Humedad: ≤95% sin condensación

• Mecánico :

• Peso: 0,12 kg

• Dimensiones: 135 × 74 × 34 mm

• Montaje: carril DIN (vertical/horizontal)

• Certificaciones : EMC según IEC 61000-6-4, CISPR11 Clase A; estándares ESD, sobretensiones y ráfagas
