Allen-Bradley
Módulo de salida de CC de 32 canales Allen Bradley 1746-OB32 SLC 500
En inventario y listo para ser enviado
Manufacturer: Allen-Bradley
Product No.: 1746-OB32
Product Type: Salida de CC
Product Origin: Japan
Payment: T/T
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
Sí, ofrecemos una garantía de devolución de dinero de 30 días para todas las compras.
Sí, todos los artículos vienen con una garantía de 12 meses a partir de la fecha de envío.

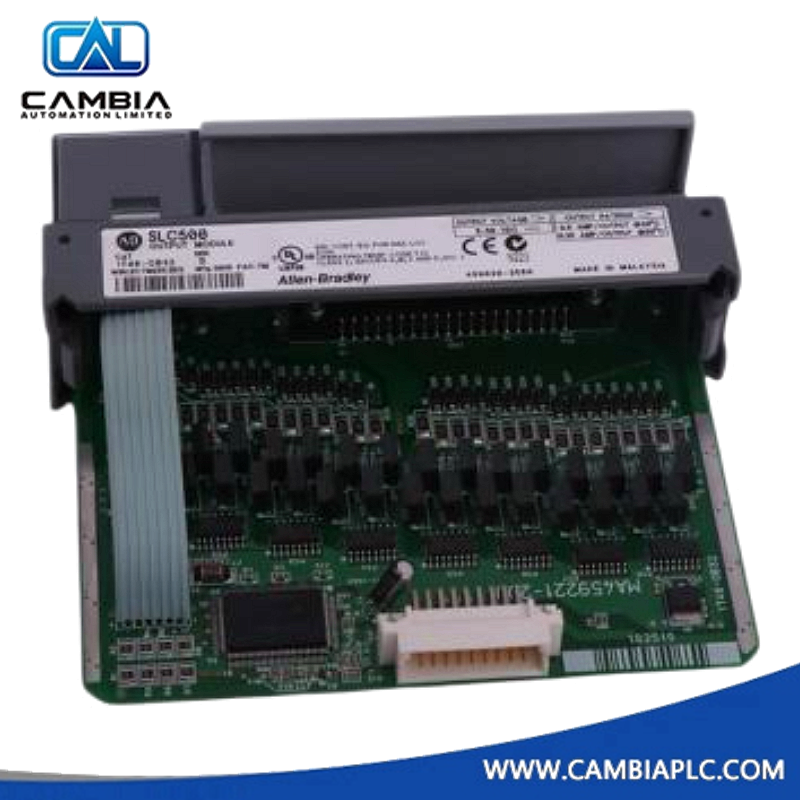

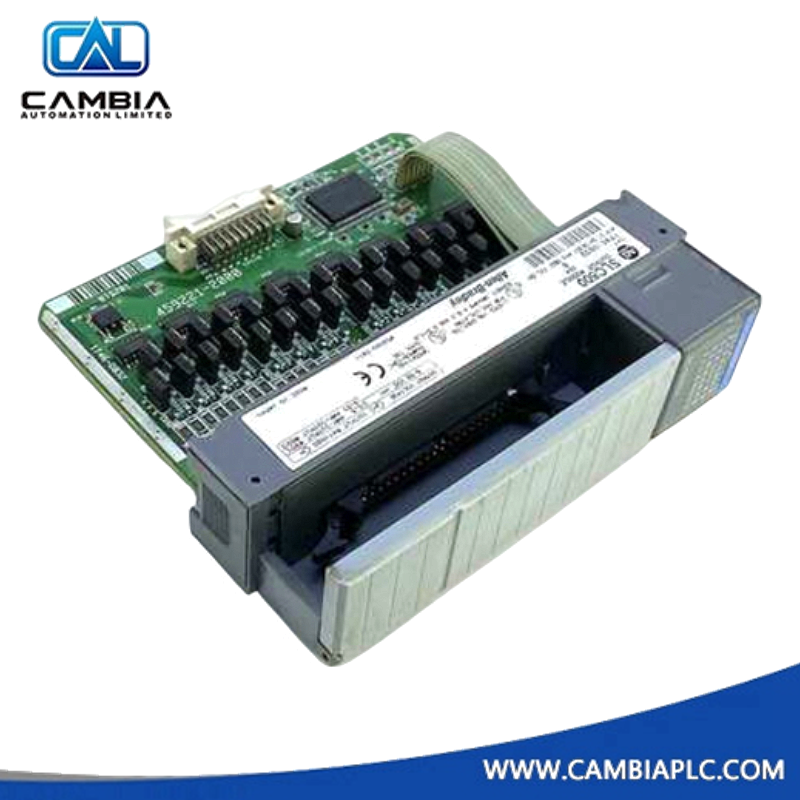

Allen-Bradley 1746-OB32
Módulo de salida digital de CC SLC 500 (32 canales)
Descripción general del producto
El 1746-OB32 es un módulo de salida digital de CC de 32 canales de la serie SLC 500 de Allen-Bradley . Está diseñado para aplicaciones de alta densidad y baja corriente, y admite rangos de tensión de CC de 5 a 50 VCC , con una salida nominal de 24 VCC . Con dieciséis (16) puntos por común, permite un control eficiente de salidas discretas en sistemas de automatización industrial. Cada canal de salida puede suministrar hasta 0,5 A (dependiendo de la temperatura ambiente), con una capacidad total de corriente del módulo de 8 A.
Ideal para activar luces piloto, zumbadores, bocinas, solenoides y relés , este módulo también puede utilizarse en aplicaciones de relés de interposición para cargas de CA o aislamiento de señales. Cuenta con 32 LED de estado integrados , uno para cada punto de salida, para facilitar el diagnóstico.
Especificaciones técnicas
| Atributo | Especificación |
|---|---|
| Fabricante | Automatización Rockwell |
| Marca | Allen-Bradley |
| Número de pieza / Número de catálogo | 1746-OB32 |
| Serie | SLC 500 |
| Tipo de módulo | Módulo de salida de CC digital |
| Número de salidas | 32 |
| Puntos por común | 16 |
| Rango de voltaje | 5–50 VCC |
| Salida nominal | 24 VCC |
| Corriente por salida | 0,5 A (hasta 30 °C), 0,25 A (hasta 60 °C) |
| Corriente por módulo | 8 A |
| Corriente de placa base (5 V) | 190 mA |
| Corriente de fuga de salida (estado apagado) | ≤ 1 mA |
| Caída de tensión (estado encendido) | ≤ 1,2 V a 0,5 A |
| Corriente de sobretensión | 1 A durante 1 ms, repetible cada 2 s |
| Disipación de potencia | 0,172 W por punto, total 6,45 W |
| Retardo de señal activado | 0,1 ms |
| Retardo de señal desactivado | 1,0 ms |
| Respuesta escalonada | 60 ms de entrada, 2,5 ms de salida |
| Protección electrónica | No |
| Temperatura de funcionamiento | 0°C a +60°C |
| Temperatura de almacenamiento | –40°C a +85°C |
| Humedad | 5–95% sin condensación |
| Resistencia a la vibración | 2,5 G a 10–200 Hz |
| Resistencia a los golpes | 30G operativo |
| Voltaje de aislamiento | 1500 V CA durante 1 minuto |
| Certificaciones | UL, CE, C-UL, Clase I Div 2 (Grupos A, B, C, D) |
