2VAA009321R1 Módulo repetidor de fibra óptica ABB CRBX01 para Symphony Plus
En inventario y listo para ser enviado
Manufacturer: ABB
Product No.: CRBX01
Product Type: Módulo repetidor
Product Origin: Sweden
Payment: T/T
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
Sí, ofrecemos una garantía de devolución de dinero de 30 días para todas las compras.
Sí, todos los artículos vienen con una garantía de 12 meses a partir de la fecha de envío.

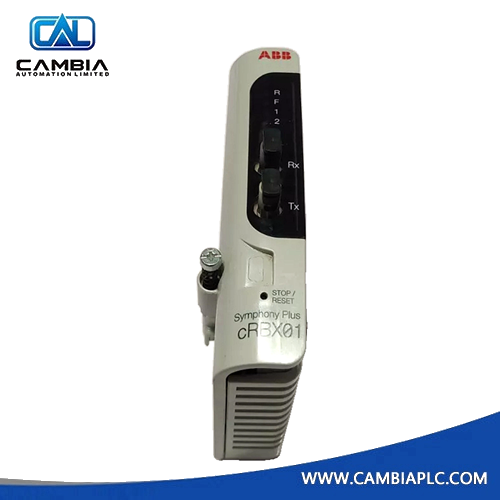

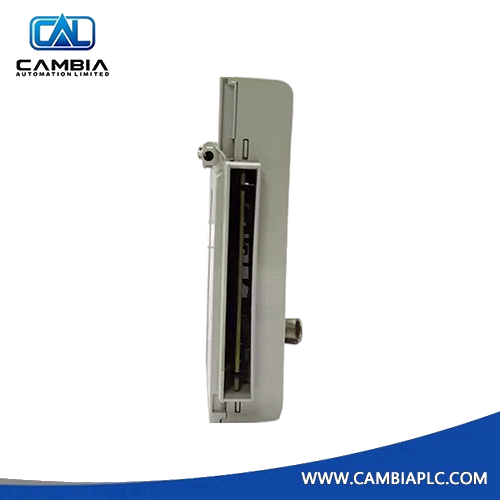

ABB cRBX01
Módulo repetidor de fibra óptica para Symphony Plus (controladores SPCxxx)
Descripción general del producto
El ABB cRBX01 es un módulo repetidor de fibra óptica diseñado para extender el bus de E/S HN800 en sistemas de control Symphony Plus , específicamente para controladores SPCxxx . Garantiza la transmisión transparente de señales a módulos remotos de E/S y comunicación, permitiéndoles funcionar exactamente como si estuvieran conectados localmente , sin necesidad de configuración . El kit redundante opcional HRBX01K02 incluye dos módulos cRBX01 y una base de montaje RMU610.
Especificaciones técnicas
| Atributo | Especificación |
|---|---|
| Modelo | cRBX01 |
| Número de artículo | 2VAA009321R1 |
| Tipo de producto | Módulo repetidor de fibra óptica |
| Protocolo | HN800 |
| Tipo de comunicación | Fibra óptica |
| Velocidad de transmisión | 4 Mbps |
| Distancia máxima de transmisión | 3.000 m por enlace remoto |
| Topología compatible | Estrella (punto a punto), hasta 8 enlaces por controlador |
| Capacidad del dispositivo por enlace | Hasta 60 módulos de la serie HN800 SD |
| Tipo de fibra | 62,5/125 µm multimodo, índice graduado |
| Características de la fibra | Atenuación de –3,5 dB/km, longitud de onda de 840 nm, ancho de banda de 160 MHz/km |
| Conectores | 2 × fibra estilo ST (con alivio de tensión, radio de curvatura de 40 mm) |
| Puerto de diagnóstico | 1 × mini USB (en el panel frontal) |
| Redundancia de línea | Apoyado |
| Redundancia del módulo | No compatible |
| Soporte de intercambio en caliente | Sí |
Especificaciones eléctricas y ambientales
| Atributo | Especificación |
|---|---|
| Requisitos de energía | 24 VCC (+16 %/–10 %), 90 mA típico / 100 mA máx. |
| Conexión de energía | A través de Power TB en cHBX01L |
| Categoría de sobretensión | Categoría 1 (IEC/EN 61010-1) |
| Base de montaje | RMU610 (montaje horizontal para dos módulos) |
| Dimensiones (An × Al × Pr) | 90 × 127 × 147 mm |
| Peso total del conjunto | 634 g (con RMU610) |
| Temperatura de funcionamiento | –40°C a +70°C |
| Tiempo medio entre fallos | cRBX01: 73.170 horas / RMU610: 10.808.478 horas |
| Tiempo medio de transporte | cRBX01: 1 hora / RMU610: 8 horas |
| Certificaciones | Directiva CE, RoHS, EMC 2014/30/UE |
Características y beneficios
- Extensión transparente del bus de E/S HN800 a través de fibra sin configuración
- Los racks remotos totalmente funcionales se comportan como dispositivos conectados localmente
- Admite intercambio en caliente para un reemplazo rápido y un tiempo de inactividad mínimo
- Topología en estrella con hasta 8 enlaces remotos por controlador
- Acceso de diagnóstico a través de USB para un servicio y monitoreo simplificados
- Diseñado para control distribuido en instalaciones industriales y remotas.
