Allen-Bradley
1786-RPCD | Allen-Bradley | Repetidor de concentrador coaxial ControlNet
En inventario y listo para ser enviado
Manufacturer: Allen-Bradley
Product No.: 1786-RPCD
Product Type: Módulo repetidor
Product Origin: USA
Payment: T/T
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Sí, ofrecemos una garantía de devolución de dinero de 30 días para todas las compras.
Sí, todos los artículos vienen con una garantía de 12 meses a partir de la fecha de envío.

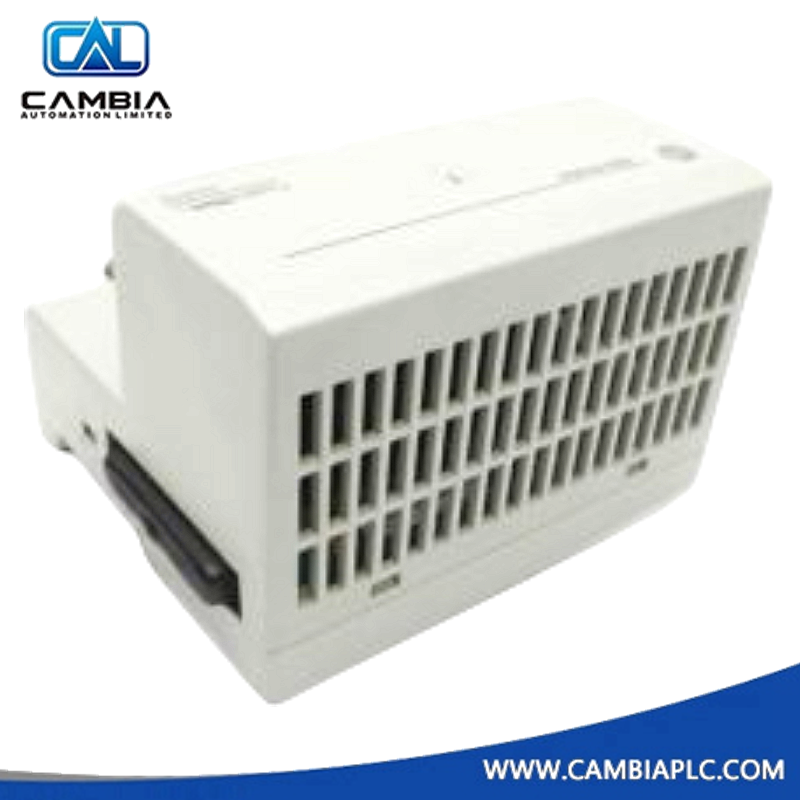

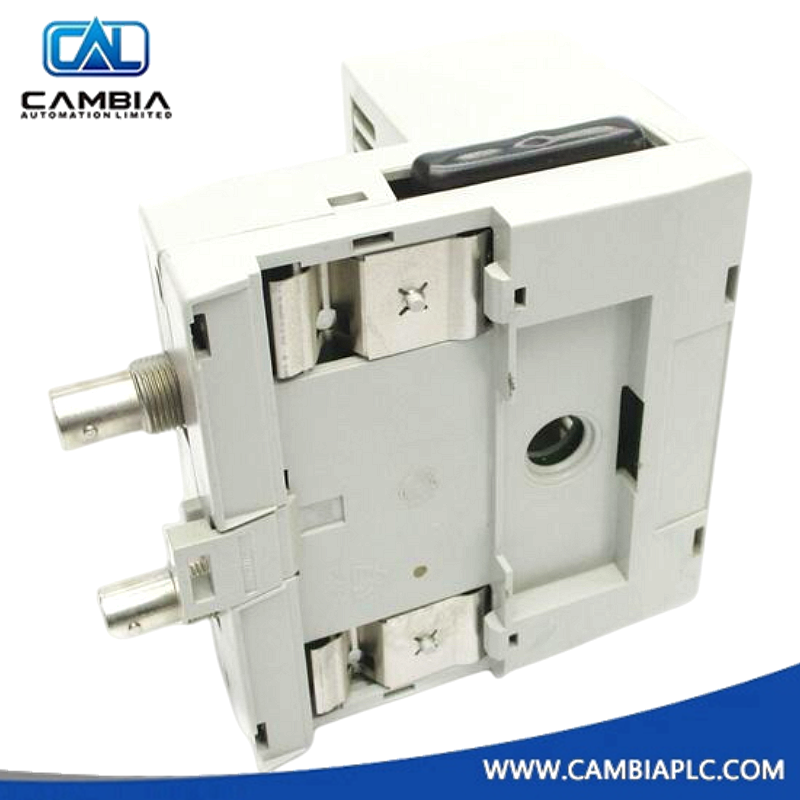

Allen-Bradley 1786-RPCD
Módulo repetidor coaxial dual ControlNet
Descripción del Producto
El Allen-Bradley 1786-RPCD es un módulo repetidor coaxial dual ControlNet diseñado para extender y segmentar redes ControlNet. Proporciona dos canales de cobre independientes para la expansión de la red mediante cable coaxial RG-6 de cuádruple blindaje. El módulo admite topologías lineal, en estrella y redundante, y se monta en riel DIN. Funciona en conjunto con el adaptador repetidor 1786-RPA o 1786-RPA/B, que suministra energía y gestiona la comunicación.
Especificaciones del producto
| Parámetro | Especificación |
|---|---|
| Marca | Allen-Bradley |
| Número de catálogo | 1786-RPCD |
| Tipo de producto | Módulo repetidor coaxial ControlNet |
| Protocolo de red | ControlNet |
| Tipo de medio | Cable coaxial RG-6 con blindaje cuádruple |
| Número de puertos | 2 puertos coaxiales |
| Topologías compatibles | Lineal, Estrella, Redundante |
| Adaptador compatible | 1786-RPA, 1786-RPA/B |
| Máximo de módulos por adaptador | 4 módulos repetidores |
| Potencia de entrada | Suministrado mediante adaptador repetidor |
| Consumo de corriente de la placa base | 400 mA a 5 VCC |
| Disipación de potencia | 2 W máximo |
| Indicadores LED | Estado del canal 1 y del canal 2 |
| Tipo de gabinete | Estilo abierto, montaje en riel DIN |
| Rango de temperatura de funcionamiento | 0 a 60 °C |
| Clasificación de vibración | 5 g, 10–500 Hz |
| Rango de humedad | 5–95 % de humedad relativa, sin condensación |
Dimensiones y peso
| Atributo | Especificación |
|---|---|
| Altura | 101,2 milímetros |
| Ancho | 111 milímetros |
| Profundidad | 69 milímetros |
| Tipo de montaje | Riel DIN de 35 mm |
| Método de enfriamiento | Pasiva (convección natural) |
Preguntas sobre el producto
P: ¿Cuál es la función del 1786-RPCD en una red ControlNet? Extiende los segmentos ControlNet y admite el aislamiento de medios mediante la repetición y regeneración de señales en dos canales coaxiales independientes.
P: ¿Es el 1786-RPCD compatible con medios de fibra? No. El 1786-RPCD está diseñado exclusivamente para medios coaxiales de cobre. Los repetidores de fibra requieren módulos diferentes.
P: ¿Cuántos módulos 1786-RPCD se pueden conectar a un adaptador repetidor? Se pueden conectar hasta cuatro módulos 1786-RPCD a un solo adaptador 1786-RPA o 1786-RPA/B.
P: ¿Es necesario terminar los puertos no utilizados? Sí. Los puertos coaxiales no utilizados deben terminarse con terminadores de 75 ohmios, como el Allen-Bradley 1786-XT.
P: ¿El módulo es intercambiable en caliente? No. Se debe desconectar la alimentación antes de instalar o retirar el módulo para evitar daños o situaciones peligrosas.
