واو! ألين برادلي 1771-P7/C (في العلبة)

نحن موردون لقطع غيار الأتمتة الصناعية. نتخصص في وحدات التحكم المنطقية القابلة للبرمجة (PLC)، وبطاقات التحكم الموزع (DCS)، وبطاقات أنظمة التفريغ الكهروستاتيكي (ESD)، وبطاقات أنظمة مراقبة الاهتزاز، ووحدات أنظمة التحكم في التوربينات البخارية، وقطع غيار مولدات الغاز. وقد أقمنا علاقات مع أشهر مزودي خدمات صيانة منتجات أنظمة التحكم المنطقية القابلة للبرمجة (PLC DCS) حول العالم. تُستخدم منتجاتنا على نطاق واسع في صناعات الآلات والمعادن ذات التحكم الرقمي (CNC)، والنفط والغاز، والبتروكيماويات، والصناعات الكيميائية، وطباعة الورق، وطباعة وصباغة المنسوجات، والآلات، وتصنيع الإلكترونيات، وصناعة السيارات، والتبغ، والآلات البلاستيكية، والكهرباء، وترشيد استهلاك المياه، ومعالجة المياه وحماية البيئة، والهندسة البلدية، والتدفئة، والطاقة، والنقل والتوزيع.

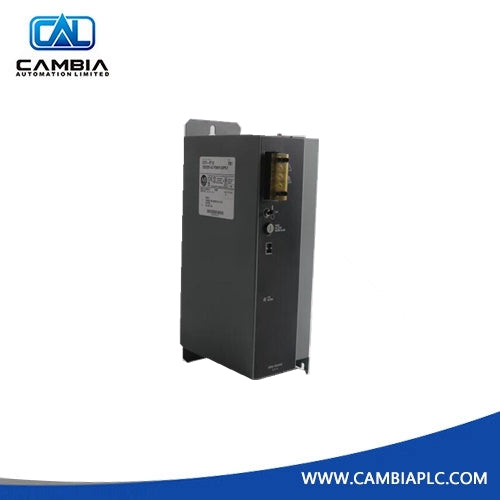

وحدة 1771-P7 هي وحدة تزويد طاقة من Allen-Bradley، وتنتمي إلى فئة منتجات 1771. تُستخدم هذه الوحدة مع وحدات الإدخال/الإخراج 1771-A1B، أو -A2B، أو -A3B، أو -A3B1، أو -A4B عند استخدامها مع وحدة محول 771 ووحدات التحكم المنطقية القابلة للبرمجة mini-PLC-2/02، أو Mini-PLC-2/05، أو Mini-PLC-2/16، أو Mini-PLC-2/17، أو PLC-5. هذه الوحدة مستقلة بذاتها، مما يعني أنه لا يمكن استخدامها بالتوازي مع أي وحدة تزويد طاقة أخرى. لا تحاول أبدًا تركيب هذه الوحدة بهذه الإعدادات، فقد يؤدي ذلك إلى فقدان بيانات وحدة التحكم، فضلًا عن تشغيل غير مرغوب فيه قد يُشكل خطرًا محتملًا على السلامة وتوقفًا غير مرغوب فيه. هذه الوحدة مزودة بموصل طاقة D-Shell يُستخدم للتوصيل باللوحة الخلفية PLC5 لتوزيع الطاقة. تشمل الكابلات المحددة المتوافقة مع مزود الطاقة هذا الكابل 1771-CP2 المستخدم مع 1771-A3B، و1771-CP1، و1771-CP3 المستخدم مع 1771-A1B، و1771-A2B، و1771-A3B1، و1771-A4B. عند استخدام 1771-CP2، يجب أن تكون وحدة تزويد الطاقة على بُعد 1.52 متر (5 أقدام) من هيكل الإدخال/الإخراج؛ بينما يتطلب 1771-CP1 مسافة 0.32 متر (1.04 قدم) أو على الجانب الأيسر من هيكل الإدخال/الإخراج، بينما يتطلب 1771-CP3 مسافة قصوى قدرها 1.68 متر (5.5 قدم) من هيكل الإدخال/الإخراج لتركيب وتوصيل مزود الطاقة 1771. تشمل احتياطات السلامة الواجب مراعاتها عند تركيب مزود الطاقة هذا منع التفريغ الكهروستاتيكي والتركيب بدون مصدر طاقة. قد يؤدي التفريغ الكهروستاتيكي إلى تدهور الوحدة أو تقصير عمرها الافتراضي. عند تركيب الوحدة، تأكد من تأريض الأسطح المستخدمة لوضع الوحدة مؤقتًا. يجب على فني التركيب منع لمس المكونات الإلكترونية. لا تقم بتركيب الوحدة أثناء تشغيل النظام بالطاقة، فقد يؤدي ذلك إلى حدوث أقواس كهربائية قد تتلف الدبابيس والأجهزة الإلكترونية المجاورة واللوحة الخلفية. يُعدّ Allen-Bradley 1771-P7 مزود طاقة تيار متردد مستقل بقوة 16 أمبير. يأتي بجهد/تيار دخل 120 فولت تيار متردد عند 2.0 أمبير، و220 فولت تيار متردد عند 1.0 أمبير. تبلغ قدرة دخل 1771-P7 الفعلية/الظاهرية 108 واط/176 فولت أمبير مع نطاق تردد 4763 هرتز. يبلغ أقصى تيار خرج له 16 أمبير عند 5 فولت تيار مستمر، ويبلغ جهد خرجه 5.06 فولت. يُعدّ مزود الطاقة 1771-P7 مزود طاقة خارجي. قبل التركيب، اضبط وصلة التوصيل على هيكل الإدخال/الإخراج على الوضع N. يمكن تركيبه على هيكل إدخال/إخراج مثبت على لوحة عن طريق تحريكه على الجانب الأيسر. في حال تركيبه بشكل منفصل، يتطلب مسافة رأسية لا تقل عن 6 بوصات. يُرجى ملاحظة التركيب فوق الهيكل أو بجانبه فقط للسماح بالتبريد الحراري. يُمكن لجهاز 1771-P7 تشغيل هيكل إدخال/إخراج واحد من طراز 1771-A1B، أو -A2B، أو -A3B، أو -A3B1، أو -A4B عند استخدامه مع محول أو وحدة تحكم قابلة للبرمجة لا تحتوي على مصدر طاقة داخلي. يعمل مع عائلة معالجات PLC-5 وMini-PLC-2 /02، أو /05، أو /16، أو /17. هذا الجهاز غير متوافق مع هيكل الإدخال/الإخراج 1771-A1، أو -A2، أو -A4. وهو غير مصمم للتوصيل المتوازي، فقد يؤدي ذلك إلى تلف الجهاز نتيجةً لتشغيله بشكل غير متوقع أو فقدان ذاكرة المعالج.
