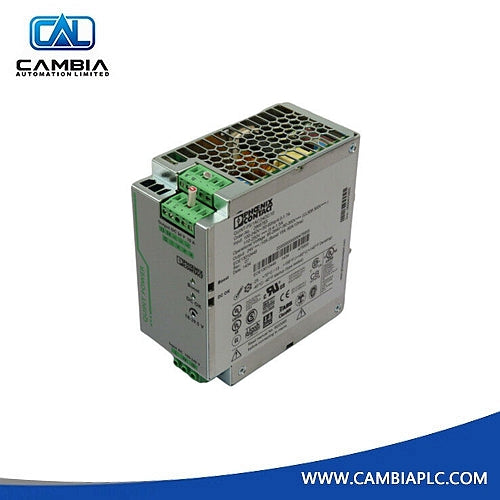

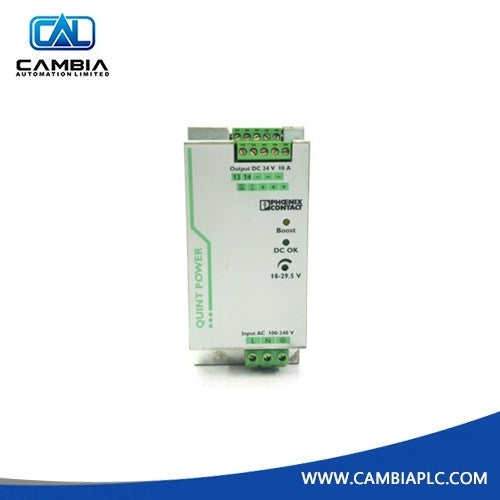

وحدة إمداد الطاقة PHOENIX CONTACT QUINT-PS/1AC/24DC/10 جديدة تمامًا

وحدة إمداد الطاقة PHOENIX CONTACT QUINT-PS/1AC/24DC/10 جديدة تمامًا

ملخص

• مصادر الطاقة QUINT POWER ذات الوظائف القصوى

• تعمل قواطع دوائر QUINT POWER مغناطيسيًا، وبالتالي بسرعة فائقة، عند ستة أضعاف التيار الاسمي، مما يوفر حماية انتقائية ومنخفضة التكلفة للنظام. كما يضمن نظام المراقبة الوقائية للوظائف مستوى عالٍ من توافر النظام، حيث يُبلغ عن حالات التشغيل الحرجة قبل حدوث أي أخطاء.

• يتم التشغيل الموثوق للأحمال الثقيلة بفضل احتياطي الطاقة الثابت POWER BOOST. بفضل الجهد القابل للتعديل، يغطي جميع نطاقات الجهد بين 5 فولت تيار مستمر و56 فولت تيار مستمر.

بيانات الإدخال

تشغيل التيار المتردد

• نطاق جهد الإدخال الاسمي: 100 فولت تيار متردد ... 240 فولت تيار متردد -15% / +10%

• نطاق جهد الدخل: 85 فولت تيار متردد ... 264 فولت تيار متردد

• ديراتينغ IStat. التعزيز: < 100 فولت تيار متردد (1%/فولت)

• نطاق جهد الدخل DC: 110 فولت تيار مستمر ... 350 فولت تيار مستمر (نموذجي 90 فولت تيار مستمر (UL 508: ≤ 300 فولت تيار مستمر))

• القوة الكهربائية، الحد الأقصى: 300 فولت تيار متردد

• الجهد الكهربائي النموذجي للشبكة الوطنية: 120 فولت تيار متردد، 230 فولت تيار متردد

• نوع جهد التزويد: تيار متردد

• تيار الاندفاع: < 15 أمبير

• تكامل تيار الاندفاع (I2t): < 1.5 أمبير² ثانية

• حد التيار الداخل: 15 أمبير

• نطاق تردد التيار المتردد: 45 هرتز ... 65 هرتز

• نطاق التردد DC: 0 هرتز

• وقت التخزين المؤقت للتيار الكهربائي: > 36 مللي ثانية (120 فولت تيار متردد)، > 36 مللي ثانية (230 فولت تيار متردد)

• استهلاك التيار: 4 أمبير (100 فولت تيار متردد)، 1.7 أمبير (240 فولت تيار متردد)

• استهلاك الطاقة الاسمي: 302 فولت أمبير

• الدائرة الوقائية: حماية من زيادة التيار العابرة؛ المقاوم المتغير، مانع زيادة التيار المملوء بالغاز

• معامل القدرة (cos φ): 0.85

• زمن الاستجابة النموذجي: < 0.15 ثانية

• فتيل الإدخال: 10 أمبير (نفخ بطيء، داخلي)

• فتيل احتياطي مسموح به: B10 B16 AC

• فتيل احتياطي مسموح به للتيار المستمر: قم بتوصيل فتيل مناسب في الاتجاه المعاكس

• قاطع الدائرة الموصى به لحماية الإدخال: 10 أمبير ... 20 أمبير (الخصائص ب، ج، د، ك)

• تيار التفريغ إلى PE: < 3.5 مللي أمبير

عملية التيار المستمر

• نطاق جهد الإدخال الاسمي: 110 فولت تيار مستمر ... 250 فولت تيار مستمر -10% ... +40% (UL 508: ≤ 300 فولت تيار مستمر)

• نطاق جهد الدخل: 110 فولت تيار مستمر ... 350 فولت تيار مستمر

• ديراتينغ IStat. التعزيز: < 110 فولت تيار مستمر (1%/فولت)

• استهلاك التيار: 3.4 أمبير (110 فولت تيار مستمر)، 1.5 أمبير (250 فولت تيار مستمر)

بيانات الإخراج

الكفاءة: نموذجية 92% (120 فولت تيار متردد)، نموذجية. 93.2 % (230 فولت تيار متردد)خاصية الخرج: U/INجهد الخرج الاسمي: 24 فولت تيار مستمر ±1 %نطاق ضبط جهد الخرج (USet): 18 فولت تيار مستمر ... 29.5 فولت تيار مستمر (>24 فولت تيار مستمر، سعة ثابتة مقيدة)تيار الخرج الاسمي (IN): 10 أمبيرتعزيز الطاقة (IBoost): 15 أمبير (-25 درجة مئوية ... 40 درجة مئوية بشكل دائم، UOUT = 24 فولت تيار مستمر)تعزيز ثابت (IStat.Boost): 15 أمبيركسر المصهر الانتقائي (ISFB): 60 أمبير (12 مللي ثانية)فصل قاطع الدائرة المغناطيسي: B2 / B4 / B6 / C2 / C4تخفيض التصنيف: 60 درجة مئوية ... 70 درجة مئوية (2.5 %/ك)مقاومة جهد التغذية الراجعة: ≤ 35 فولت تيار مستمرالحماية من الجهد الزائد عند الخرج (OVP): ≤ 35 فولت انحراف التحكم في التيار المستمر: < 1% (تغير في الحمل، ثابت 10% ... 90%)، < 2% (تغير في الحمل، ديناميكي 10% ... 90%)، < 0.1% (تغير في جهد الدخل ± 10%) التموج المتبقي: < 50 مللي فولت أمبير (مع القيم الاسمية) مقاومة للماس الكهربائي: نعم طاقة الخرج: 240 وات، 360 وات أقصى تبديد للطاقة بدون حمل: 9.1 وات أقصى فقدان للطاقة للحمل الاسمي: 22 وات وقت الارتفاع: < 0.05 ثانية (UOUT (10% ... 90%)))

أبعاد

• العرض: 60 ملم

• الارتفاع: 130 ملم

• العمق: 125 ملم

الظروف المحيطة

درجة الحماية: IP20درجة الحرارة المحيطة (التشغيل): -25 درجة مئوية ... 70 درجة مئوية (> 60 درجة مئوية خفض التصنيف: 2.5٪ / كلفن)درجة الحرارة المحيطة (التخزين / النقل): -40 درجة مئوية ... 85 درجة مئويةدرجة الحرارة المحيطة (نوع بدء التشغيل الذي تم اختباره): -40 درجة مئويةأقصى ارتفاع: ≤ 5000 متر (> 2000 متر، لاحظ خفض التصنيف)الفئة المناخية: 3K3 (وفقًا لـ EN 60721)الحد الأقصى. الرطوبة النسبية المسموح بها (التشغيل): ≤ 95% (عند 25 درجة مئوية، بدون تكاثف)الصدمة: 18 مللي ثانية، 30 جرام، في كل اتجاه من اتجاهات المساحة (وفقًا لـ IEC 60068-2-27)الاهتزاز (التشغيل): < 15 هرتز، السعة ±2.5 مم (وفقًا لـ IEC 60068-2-6)، 15 هرتز ... 150 هرتز، 2.3 جرام، 90 دقيقة
